Passgenaue Bandförderer für individuelle Produktionslinien und effizienten Materialfluss
Bandbreiten von 40 bis 1.000 mm, Längen bis 10.000 mm und eine Nutzlast von bis zu 75 kg: Unsere Bandförderer SB50 lassen sich exakt auf Ihre Produktionsabläufe abstimmen.
- 40–1.000 mmBandbreite
- bis 10 mFörderlänge
- bis 75 kgNutzlast
- 2–70 m/minGeschwindigkeit
Fördertechnik, die sich an Ihre Prozesse anpasst
Produktionsabläufe geraten ins Stocken, wenn Fördertechnik nicht zur Linie passt. Sobald Länge, Breite, Antriebsposition oder Gurtmaterial nicht zum Transportgut und zur Anlage passen, entstehen provisorische Lösungen, zusätzliche Abstimmungsrunden und vermeidbare Stillstände.
Seit über 50 Jahren entwickeln wir maßgeschneiderte Montagelösungen und Industrieautomation – von ergonomischen Arbeitsplatzsystemen bis zu kompletten Produktionslinien. Aus dieser Erfahrung wissen wir: Bandförderer müssen sich an den Prozess anpassen, nicht umgekehrt.
Der Bandförderer SB50 ist genau dafür ausgelegt. Sie konfigurieren Bandbreite, Länge, Umlenkung, Antriebsart, Motor, Gurtmaterial und Zubehör nach Ihren Anforderungen – direkt hier auf der Seite.
Bandförderer online konfigurieren
Definieren Sie Bandbreite, Länge, Antriebstyp und Gurtmaterial. Der Konfigurator prüft die Kombination technisch und berechnet den Preis. Anschließend prüft unser Technik-Team die Auslegung, und Sie erhalten Ihr verbindliches Angebot per E-Mail. Schematische CAD-Daten (STEP) können Sie direkt anfordern.
Individuelle Beratung oder komplexe Anforderungen? Rufen Sie uns an: +49 9621 67547-0 oder schreiben Sie an sales@syskomp-group.com – oder nutzen Sie unser Kontaktformular.

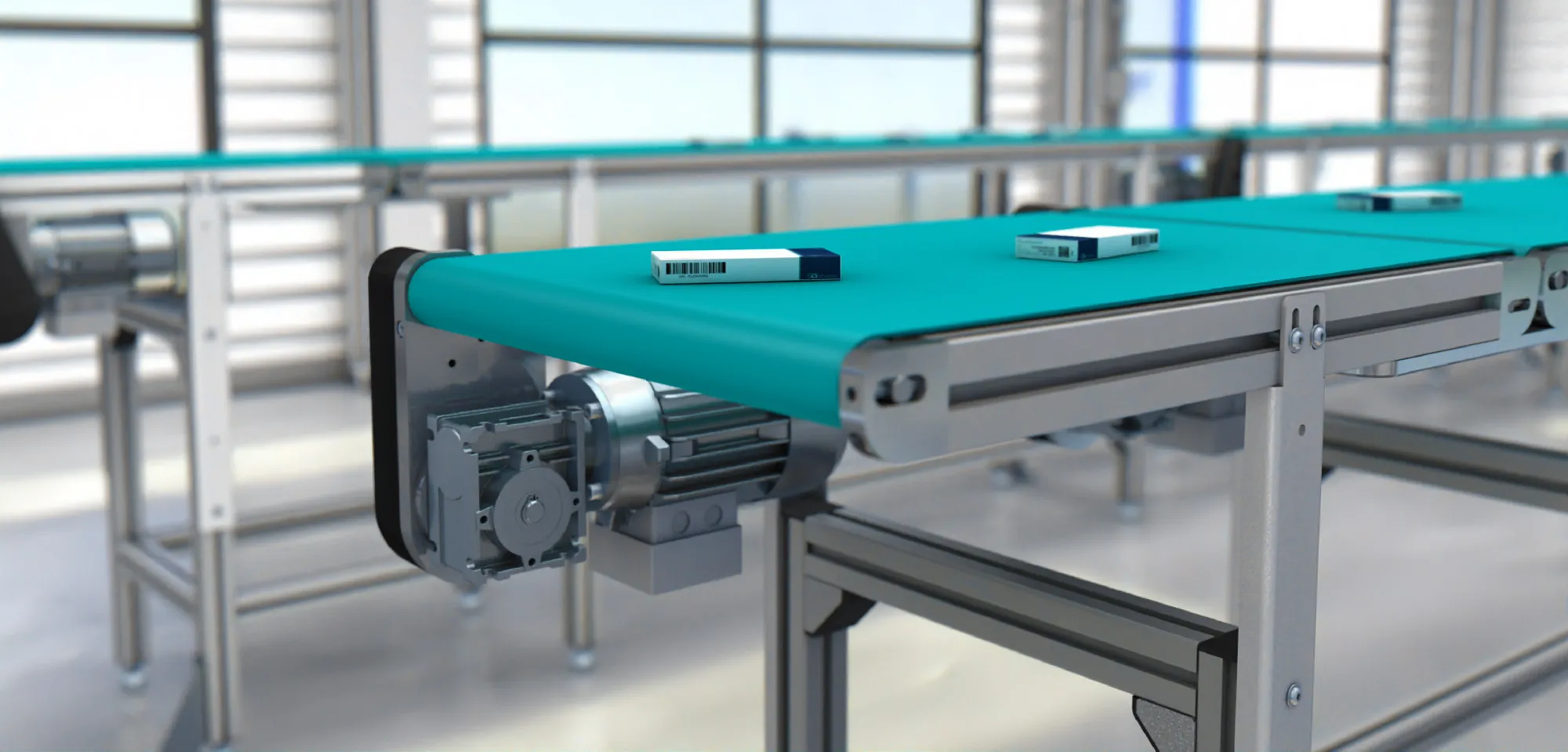

Bandförderer SB50 – konstruiert für den industriellen Einsatz
Der SB50 kombiniert flexible Konfiguration mit klar definierten technischen Grenzen – für zuverlässigen Materialfluss in der Serienproduktion.
Nutzlast bis 75 kg
Je nach Ausführung bis zu 75 kg Nutzlast – abhängig von Bandbreite, Antriebstyp und Umlenkung.
Abmessungen nach Bedarf
Bandbreiten 40–1.000 mm, Längen 500–10.000 mm – je nach gewähltem Antriebstyp konfigurierbar.
Antriebsvarianten
Kopf- und Mittenantrieb mit Umlenkungen Ø 40/16 mm. Motoranbau rechts/links, drehbar im 90°-Raster.
Geringer Wartungsbedarf
Elastomerkupplung für lagerschonenden Einsatz. Reduziert Verschleiß und verlängert die Lebensdauer.
Gurtmaterialien
PVC, PU, Silikon, Silon – mit unterschiedlichen Eigenschaften für alle Transportanforderungen.
Modulare Ausstattung
Stützen, Seitenführungen, Abdeckprofile und Zubehör – flexibel anpassbar an Ihre Anlagenstruktur.
Einsatzbereiche
SB50-Bandförderer transportieren Teile, Werkstücke und Schüttgut zuverlässig in Fertigung und Montage.
Fertigungslinien mit wechselnden Teilegrößen
Transport von Teilen, Werkstücken und Kleinladungsträgern zwischen Bearbeitungsstationen. Materialfluss ohne manuelle Handhabung reduziert Wartezeiten und Personalaufwand. Ausgelegt auch für Kleinstteile ab einer Korngröße von 5 mm.
Schonender Transport empfindlicher Materialien
Geschwindigkeiten zwischen 2 und 70 m/min, Gurtoberflächen von glatt über strukturiert bis Gewebe. Querprofile und Längskanten verhindern Verrutschen ohne zusätzliche Führungen.
Schüttgut und Kleinteile
Seitenwände und Querprofile halten Material sicher auf dem Band. Für kontinuierlichen Nachschub an Montageplätzen oder zur Befüllung von Behältern. Bandneigungen bis 18° standardmäßig, größere Winkel auf Anfrage.
Technische Spezifikationen Bandförderer SB50
| Nutzlast | bis 75 kg (abhängig von Bandbreite, Geschwindigkeit und Antriebstyp) |
|---|---|
| Bandbreite | 40 bis 1.000 mm |
| Länge | 500 bis 10.000 mm (Kopfantrieb bis 6.000 mm, Mittenantrieb bis 10.000 mm) |
| Geschwindigkeit | 2 bis 70 m/min (abhängig vom Motortyp) |
| Bandneigung | 0° bis 18° verstellbar (größere Winkel auf Anfrage) |
| PVC | 60 °C Dauertemperatur, für allgemeinen Transport, glatt oder strukturiert |
|---|---|
| PU (Polyurethan) | 100 °C, FDA-konformer Gurt, für verpackte Lebensmittel |
| Silikon | 160 °C kurzzeitig, für Hochtemperatur-Prozesse |
| Silon | 120 °C, Filzoberfläche für Stanzteile ohne Kratzer |
Gurte mit Längsprofilen, Querprofilen oder Wellkanten möglich. 5 Preiskategorien.
| Kopfantrieb (direkt/indirekt) | für Längen bis 6.000 mm, kompakter Bauraum |
|---|---|
| Mittenantrieb (direkt/indirekt) | für Längen bis 10.000 mm, gleichmäßige Bandspannung |
| Motor | Drehstrom-Asynchron-Getriebemotor nach IEC, IP55, Isolierstoffklasse F, 400 V / 50 Hz |
| Motoranbau | rechts oder links in Förderrichtung, 0°/90°/180°/270° drehbar |
| Laufrichtung | ziehend, schiebend, reversierend (reversierend nur mit Zwangsführung) |
| Frequenzumrichter | 230 V motorintegriert, stufenlos 25–70 Hz |
|---|---|
| Stützen | höhenverstellbar ±150 mm (±25 mm bei Höhe < 700 mm) |
| Seitenführungen | fest oder verstellbar, mit PE-Gleitleiste |
| Bediengerät | Ein/Aus/Not-Aus (CE-Ausführung) |
| Zubehör | Abdeckprofile, Nutensteine, Winkel |
Kopfantrieb oder Mittenantrieb?
| Merkmal | Kopfantrieb | Mittenantrieb |
|---|---|---|
| Max. Länge | bis 6.000 mm | bis 10.000 mm |
| Bauraum | kompakt | größer |
| Anbau Antriebsseite | eingeschränkt | — |
| Bandenden | — | frei für Anbau / Übergabe |
| Querprofile Transportseite | möglich | nicht möglich |
Sonderlösungen für komplexe Anforderungen
Neben dem konfigurierbaren Standard-Sortiment fertigen wir individuelle Lösungen:
Z-Förderer (SB50-Z)
Höhenüberbrückung 18° bis 60° für vertikalen Transport auf engem Raum.
Bunkerförderer
Kontrollierte, dosierte Schüttgut-Zuführung aus Vorratsbehältern.
Zahnriemenförderer
Präzise Positionierung und hohe Zugkräfte für exakte Taktung.
Mehrspurförderer
Paralleler Transport verschiedener Produkte auf einem gemeinsamen Gestell.
Sonderbreiten
Transportbreiten unter 40 mm oder über 1.000 mm.
Schutzeinhausungen
CE-konforme Sicherheitslösungen für Antrieb und bewegte Teile.
Bandförderer-Katalog
Vollständige technische Daten zu Traglasten, Bandbreiten, Antriebstypen und Gurtmaterialien, mit Konstruktionszeichnungen und Motorspezifikationen – ideal für Ihre Vorplanung.
Häufig gestellte Fragen – Bandförderer SB50
Welche Geschwindigkeiten sind mit dem Bandförderer SB50 möglich?
Der SB50 erreicht 2 bis 70 m/min, abhängig von Motortyp und Nutzlast. Mit einem optionalen motorintegrierten Frequenzumrichter (230 V) ist eine stufenlose Regelung zwischen 25 und 70 Hz möglich.
- Geschwindigkeitsbereich: 2 bis 70 m/min
- Stufenlose Regelung mit FU: 25 bis 70 Hz
- Motorintegrierter FU: 230 V
Kopfantrieb oder Mittenantrieb – was ist der Unterschied?
Der Kopfantrieb ist kompakt und eignet sich für Förderlängen bis 6.000 mm. Der Mittenantrieb ermöglicht Längen bis 10.000 mm und lässt beide Bandenden frei für Anbauten oder Übergaben. Querprofile auf der Transportseite sind nur mit Kopfantrieb möglich.
Welche Bandneigung ist möglich?
In der Standardausführung ist der Bandförderer von 0° bis 18° verstellbar. Auf Anfrage sind bis zu 60° möglich, abhängig von Nutzlast, Bandbreite und Querprofilen. Für lückenlose Höhenüberbrückung empfehlen wir den Z-Förderer (0° bis 60°, Transportgut ab 5 mm Korngröße).
- Standard: 0° bis 18°
- Auf Anfrage: bis 60°
- Z-Förderer: ab 5 mm Korngröße
Ist Reversierbetrieb bei einem Umlenkungsdurchmesser von Ø 16 mm möglich?
Nein. Bei Ø 16 mm kann keine Keilführung auf der Laufseite des Gurtes aufgebracht werden, die für stabilen Reversierbetrieb nötig ist. Wer Reversierbetrieb plant, wählt von Anfang an die Umlenkung Ø 40 mm.
Sind Querprofile auf dem Gurt bei Umlenkungs-Ø 16 mm möglich?
Nein. Bei Ø 16 mm wird der minimal zulässige Umlenkungsdurchmesser für Querprofile unterschritten. Bei Querprofilbedarf ist ein größerer Umlenkungsdurchmesser zu wählen.
Sind Förderlängen über 10.000 mm möglich?
Ja, durch Verkettung mehrerer Bandförderer. Überlappende Anordnung reduziert die Zahl der Übergabestellen; eine vollständig lückenlose Übergabe ist bei Verkettung jedoch nicht möglich.
Kann ich nachträglich einen Frequenzumrichter nachrüsten?
Ja. Die Standard-Drehstrommotoren (400 V / 50 Hz) lassen sich ohne Motortausch mit einem externen Frequenzumrichter zwischen 25 und 70 Hz betreiben. Für einen motorintegrierten Frequenzumrichter (230 V) ist ein Motortausch nötig. Die Nutzlast muss je nach Geschwindigkeit reduziert werden.
Wie läuft die Prüfung meiner Konfiguration ab?
Jede Konfiguration wird von unseren Technik-Experten geprüft, bevor sie in die Umsetzung geht. Je nach Anwendung stimmen wir uns kurz mit Ihnen ab, danach erhalten Sie Ihr verbindliches Angebot. Schematische CAD-Daten fordern Sie direkt im Konfigurator an.
