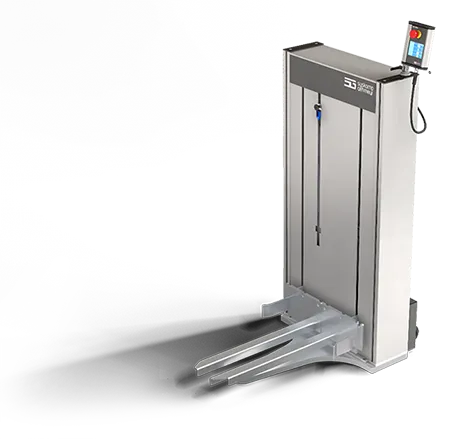

Modell 2000 und 2300
Die kleinen Kistenhubgeräte
Maximale Traglast 2.000 N, Hubhöhe bis 1.000 mm (KLT-Lifter 2000) bzw. 1.300 mm (KLT-Lifter 2300).
Ergonomie · Online-Konfigurator
KLT-Lifter: Präzise konfiguriert. Ergonomisch optimiert.
Stellen Sie Größe, Traglast und Ausstattung exakt auf Ihren Prozess ein – keine Kompromisse bei Ihrer Materialbereitstellung.
- bis 3.000 NTraglast
- 95–1.300 mmHubhöhe
- 40 mm/sHubgeschwindigkeit
- IP 54Schutzart

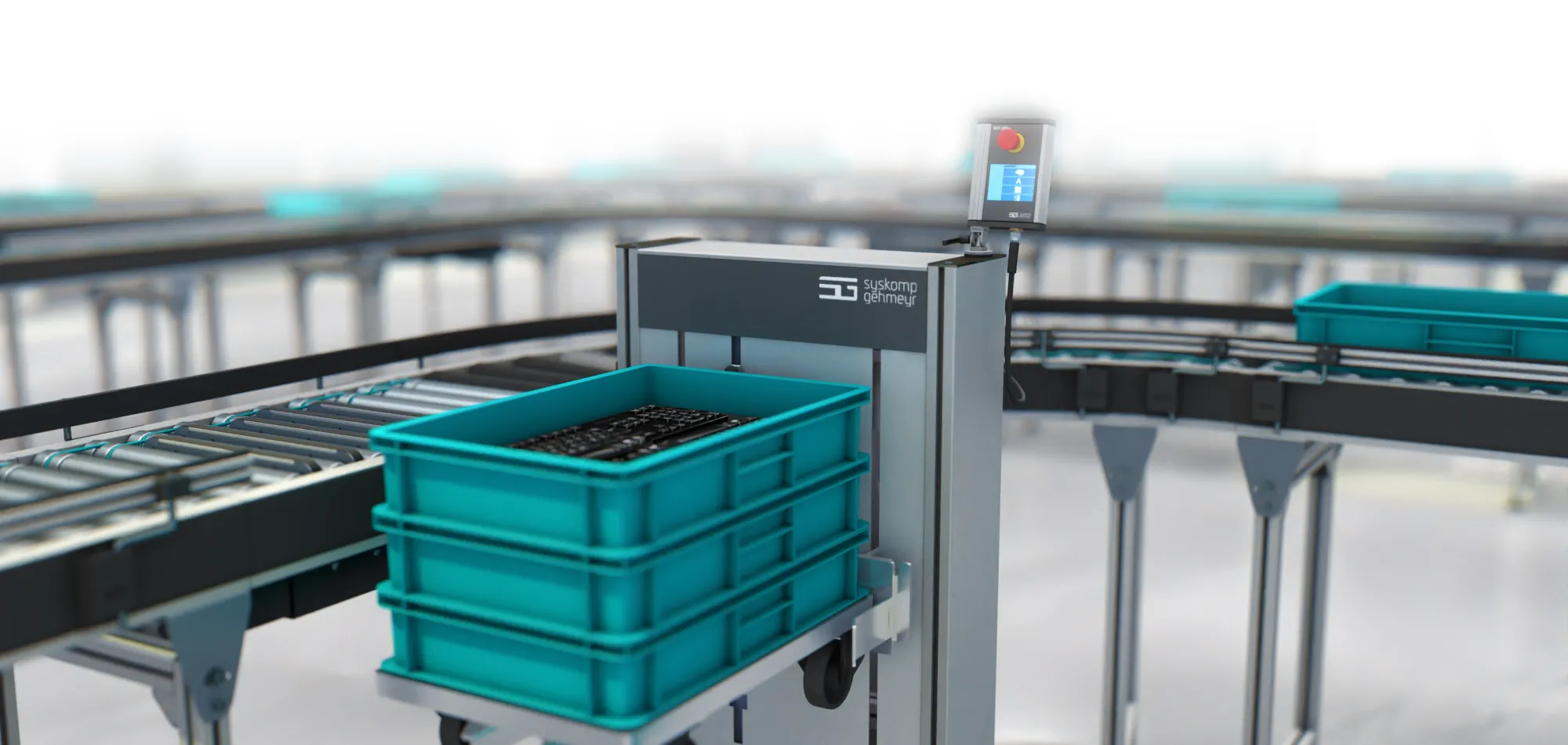

Der KLT-Lifter – elektronische Höhenverstellung für gesunde Mitarbeiter und effiziente Produktion
Rückenschmerzen durch wiederholtes Bücken und Heben von Kleinladungsträgern führen zu durchschnittlich 18 Fehltagen pro betroffenem Mitarbeiter – bei gleichzeitig sinkender Produktivität.
Ein KLT-Lifter ist ein elektronisches Kistenhubgerät zur ergonomischen Handhabung von Kleinladungsträgern und industriellen Behältern direkt am Arbeitsplatz. Die automatische Höhenverstellung positioniert Material stets auf optimaler Arbeitshöhe – ohne manuelles Heben oder Bücken. Konfigurierbar mit Traglasten bis 3.000 N und Hubhöhen bis 1.300 mm.
Online-Konfigurator
Jetzt Ihren KLT-Lifter konfigurieren
Stellen Sie Größe, Traglast, Beladungsart und Ausstattung exakt auf Ihre Anforderungen zusammen – für messbar weniger Belastung, höhere Produktivität und maximale Prozessflexibilität.
Individuelle Beratung oder komplexe Anforderungen? Rufen Sie uns an: +49 9621 67547-0 oder schreiben Sie an sales@syskomp-group.com – oder nutzen Sie unser Kontaktformular.
Produktmerkmale
Warum KLT-Lifter Ihre Produktion messbar verbessern
Material auf optimaler Arbeitshöhe – ohne Heben, ohne Bücken.
Gesundheit schützen, Kosten senken
Ergonomische Materialentnahme auf Brusthöhe eliminiert belastende Bewegungen – weniger Rückenbeschwerden, weniger krankheitsbedingte Ausfälle, höhere Arbeitszufriedenheit.
Produktivität steigern
Schnellerer Materialzugriff ohne körperliche Erschöpfung erhöht den Durchsatz bei geringerem physischem Stress.
Flexibilität durch Modularität
Anpassung an verschiedene Behältergrößen, Traglasten und Prozesse. Mobile Ausführungen ermöglichen den Einsatz an wechselnden Arbeitsplätzen.
Anwendungen
Flexibel einsetzbar – überall, wo Behälter bewegt werden
KLT-Lifter integrieren sich nahtlos in bestehende Abläufe. Die modulare Bauweise erlaubt spätere Anpassungen an veränderte Prozesse.
01

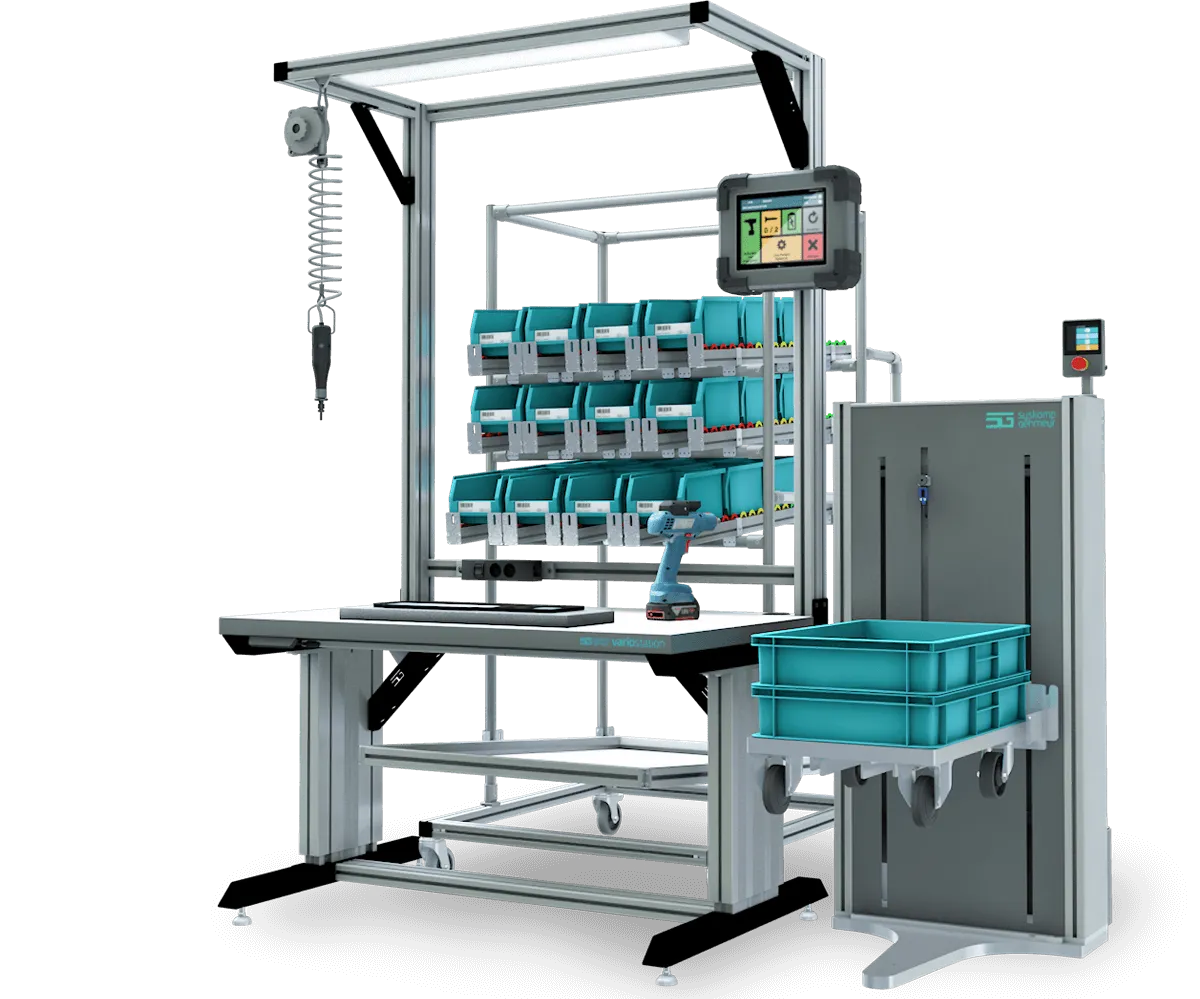

Montagelinien & Maschinen
Materialbereitstellung an Montagelinien und Fertigungsmaschinen, auch zur Maschinenbeschickung.
02
Kommissionierung & Wareneingang
Ergonomische Materialentnahme beim Kommissionieren ebenso wie im Wareneingang.
03
Rüstplätze
Rüstplätze mit wechselnden Behältergrößen – Traglast, Hubhöhe und Beladungsart passend konfiguriert.
04
Hohe Teilevielfalt
Arbeitsplätze mit vielen verschiedenen Teilen, an denen ständig Behälter gewechselt werden.
Systeme und Module
Modelle und Bedienung
Zwei Modellreihen mit je zwei Hubhöhen, beladbar aus verschiedenen Richtungen. Die technischen Daten aller vier Modelle finden Sie in der Tabelle darunter.

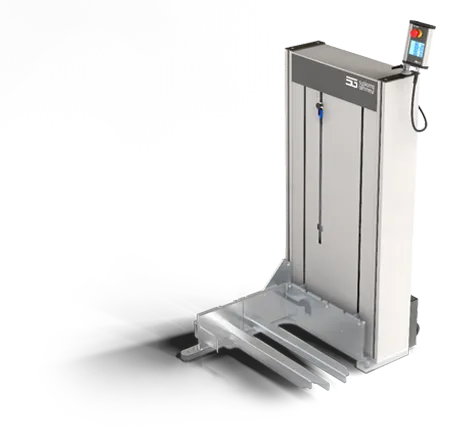

Modell 3000 und 3300
Die großen Kistenhubgeräte
Maximale Traglast 3.000 N, Hubhöhe bis 1.000 mm (KLT-Lifter 3000) bzw. 1.300 mm (KLT-Lifter 3300).

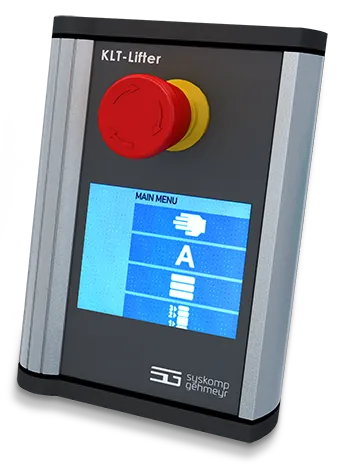

Bedienteil Touch 3,5″
Alternativ: robustes Push-Button-Bedienteil
Klare Darstellung mit Anzeige der Laufzeit und der Anzahl der Hübe im Info-Dialog. Nach 60.000 Hüben oder 5.000 Betriebsstunden meldet der Lifter, dass ein Service fällig ist.
Technische Daten
Technische Spezifikationen KLT-Lifter
| Antrieb | Elektrischer Getriebemotor mit Bremse |
|---|---|
| Betriebsarten | Hand, Automatik (Auf-/Abstapeln per Lichtschranke), Position, Stapel |
| Lichtschranke | stufenlos auf Arbeitshöhe einstellbar, optional eine zweite |
| Bedienteil | Touch 3,5″ (Best.-Nr. 14053) oder Push-Button (Best.-Nr. 14052) |
| Oberfläche | Aluminium eloxiert oder Stahl verzinkt; pulverbeschichtet in RAL 7035 |
| Schnittstellen | Externe Kommunikation über die Steuerung, zwei freie elektrische Eingänge |
|---|---|
| Höhensensor | optional, Wiederholgenauigkeit max. 1 mm im Positionsmodus |
| Software | Update über USB-Link |
| Beladung | Front oder Seite, jeweils längs oder quer; nachträglich umbaubar |
| Service | Meldung nach 60.000 Hüben oder 5.000 Betriebsstunden; Wartungspaket Best.-Nr. 15999 |
Technische Daten der Modelle
| Merkmal | Modell 2000 | Modell 2300 | Modell 3000 | Modell 3300 |
|---|---|---|---|---|
| Bestell-Nummer | 15200 | 15230 | 15300 | 15330 |
| Abmessungen B × H × T (ohne Gabel) | 600 × 1216 × 290 mm | 600 × 1516 × 290 mm | 700 × 1286 × 290 mm | 700 × 1586 × 290 mm |
| Hubhöhe | 95 – 950 mm | 95 – 1250 mm | 95 – 1000 mm | 95 – 1300 mm |
| Max. Traglast | 2000 N | 2000 N | 3000 N | 3000 N |
| Versorgung | 230 V / 50 Hz, 16 A | 230 V / 50 Hz, 16 A | 230 V / 50 Hz, 16 A | 230 V / 50 Hz, 16 A |
| Stromaufnahme | 0,25 kW | 0,25 kW | 0,56 kW | 0,56 kW |
| Schutzart | IP 54 IEC 529 | IP 54 IEC 529 | IP 54 IEC 529 | IP 54 IEC 529 |
| Max. Hubgeschwindigkeit | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s |
Download
KLT-Lifter-Katalog und CAD-Daten
Im Katalog unserer Kistenhubgeräte finden Sie die gebündelten Informationen zu den verfügbaren Modellen, deren technische Daten sowie dem Hubgeräte-Zubehör. Die CAD-Daten (STEP) gibt es je Modellreihe für alle Beladungsarten.
FAQ
Häufig gestellte Fragen – KLT-Lifter
Was sind KLT-Lifter und wofür werden sie eingesetzt?
Ein KLT-Lifter ist ein elektronisches Kistenhubgerät, das Kleinladungsträger, Blister oder andere industrielle Behälter automatisch hebt und senkt. Er bringt das Material am Arbeitsplatz oder an der Maschine in eine ergonomisch optimale Höhe – ohne Heben oder Bücken.
Welches KLT-Lifter Modell passt zu meinen Anforderungen?
Das hängt von Hubhöhe und Traglast ab: Modell 2000 (95–950 mm, 2.000 N) für Standard-Arbeitsplätze, Modell 2300 (95–1.250 mm, 2.000 N) für höhere Stapel, Modell 3000 (95–1.000 mm, 3.000 N) für schwerere Behälter und Modell 3300 (95–1.300 mm, 3.000 N) für anspruchsvolle Anwendungen.
Wie reduziere ich körperliche Belastung bei der manuellen Materialentnahme aus KLT-Behältern?
Eine stufenlos einstellbare Lichtschranke erkennt, wenn ein Behälter entnommen wurde, und hebt den nächsten in die ideale Position. Das Gerät arbeitet im Hand-, Automatik-, Positions- und Stapelmodus mit 40 mm/s Hubgeschwindigkeit.
Kann ich einen KLT-Lifter später an geänderte Produktionslayouts anpassen?
Ja. Der Lifter lässt sich nachträglich von Seiten- auf Frontbeladung umbauen. Bockrollen ermöglichen das Umsetzen, umlaufende Nuten den Anbau an Transfersysteme oder Maschineneinhausungen, und ein verstellbarer Fuß sorgt für sicheren Stand auf unebenen Böden.
Wie integriere ich KLT-Lifter in bestehende Produktionssteuerungen?
Ja. Die Steuerung sendet Signale wie „Höhe erreicht“ an SPS-Systeme und hat zwei freie elektrische Eingänge für Taster oder Sensoren. Ein optionaler Höhensensor erreicht im Positionsmodus eine Wiederholgenauigkeit von maximal 1 mm.
Wie minimiere ich Ausfallzeiten durch rechtzeitige Wartung von Hubgeräten?
Nach 60.000 Hüben oder 5.000 Betriebsstunden meldet der Lifter im Bedienteil, dass ein Service fällig ist. Das Touch-Bedienteil zeigt Laufzeit und Anzahl der Hübe; ein Wartungspaket (Best.-Nr. 15999) enthält Lappen, Fett, Pinsel und Anleitung.
